Индикатор магнитного поля Элитест D 250 ASME-5
Индикатор магнитного поля Элитест ASME-5 предназначен для определения наличия или отсутствия магнитного поля и определения его направления. Изготавливается согласно стандарту ASME «Котлы и сосуды, работающие под давлением» (раздел V, статья 7, п. T-764.1.1).

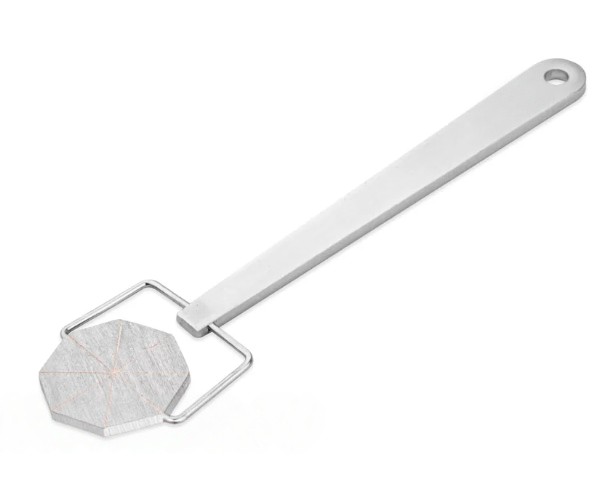

Индикатор магнитного поля Элитест ASME-5 представляет собой восьмиугольную пластину, закрепленную в ручке-держателе. Пластина изготовлена из восьми отдельных секций из низкоуглеродистой стали, которые спаяны между собой. Линии спайки выступают в роли искусственных дефектов. С обратной стороны пластина покрыта медью толщиной 0,25 мм.
Индикатор устанавливают на контролируемое изделие и поворачивают пластину секционной частью вниз. Затем на пластину индикатора наносят магнитнопорошковую суспензию, а на изделие подают намагничивающий ток. Часть силовых линий магнитного поля проходит через стальные секции, отчего частицы суспензии образуют линии индикации вдоль искусственных дефектов пластины. Для того, чтобы определить направление намагничивания, индикатор медленно поворачивают вокруг своей оси, пока линия индикации над одним из дефектов не станет наиболее четкой. Полученное направление перпендикулярно направлению магнитного поля.
Если линии индикации формируются нечетко или не формируются вообще, необходимо увеличить силу тока или изменить метод намагничивания.
| Габаритные размеры (Д × Ш × Т) | 131 × 33 × 3 мм |
| Размеры пластины индикатора (Д × Ш × Т) | 25 × 25 × 3 мм |
| Толщина медного слоя | 0,25 ± 0,025 мм |
| Масса | 40 г |
| Диапазон рабочих температур | −20...+40 °C |
